Terrasolid基本教学-点云分类(生成DEM/DSM/等高线)
生成DEM/DSM

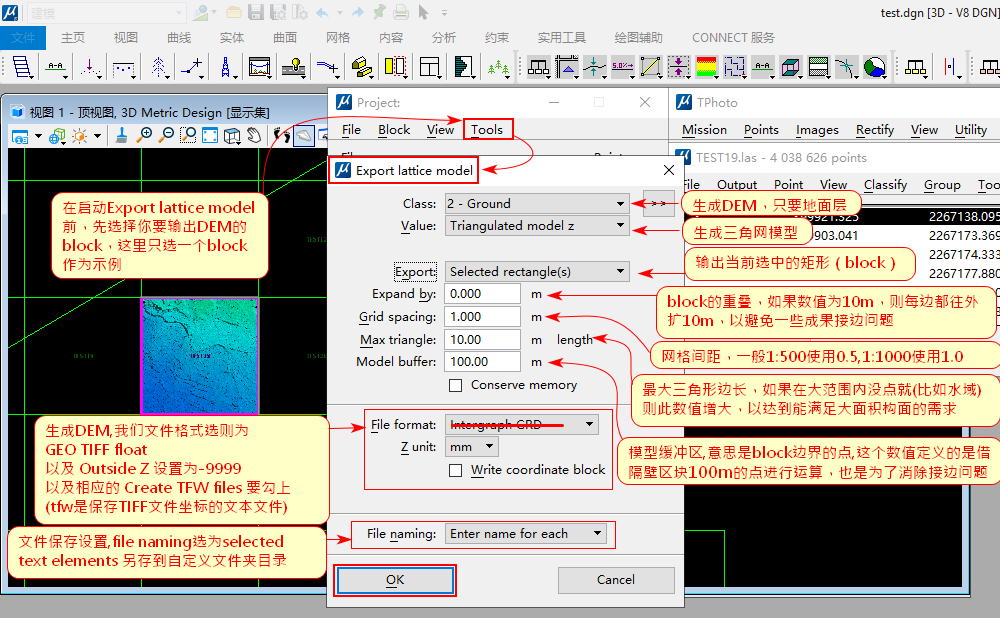

输出DEM示例
注:生成DSM的操作与生成DEM类似,唯一差别就是dem只要地面层,dsm是要除了噪点层其他的都要
就在下图的设置里
![输出DEM示例 输出DEM示例](https://i.loli.net/2019/04/23/5cbdfedb8a0fe.png)

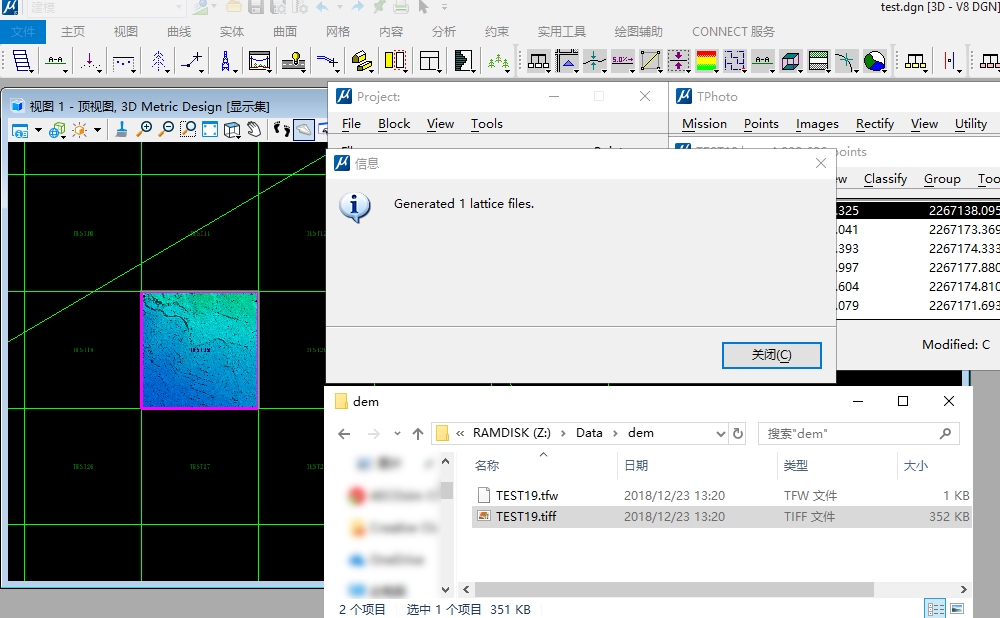

输出完毕
![输出完毕 输出完毕](https://i.loli.net/2019/04/23/5cbdff031c03a.png)

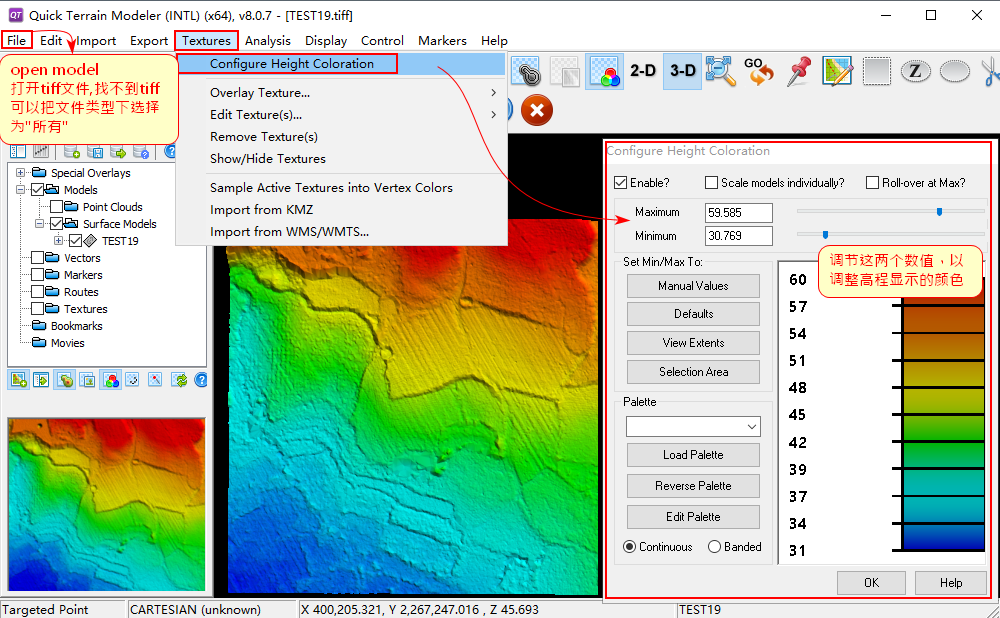

使用QTModeler查看DEM成果
注:生成的DEM成果是TIFF格式,tiff格式是一种图片格式,但是这个DEM成果它没有任何颜色信息,但它有高程信息,所以用普通的图片查看器,看到的都是白色的
![QTModeler查看DEM QTModeler查看DEM](https://i.loli.net/2019/04/23/5cbdff4b2a302.png)

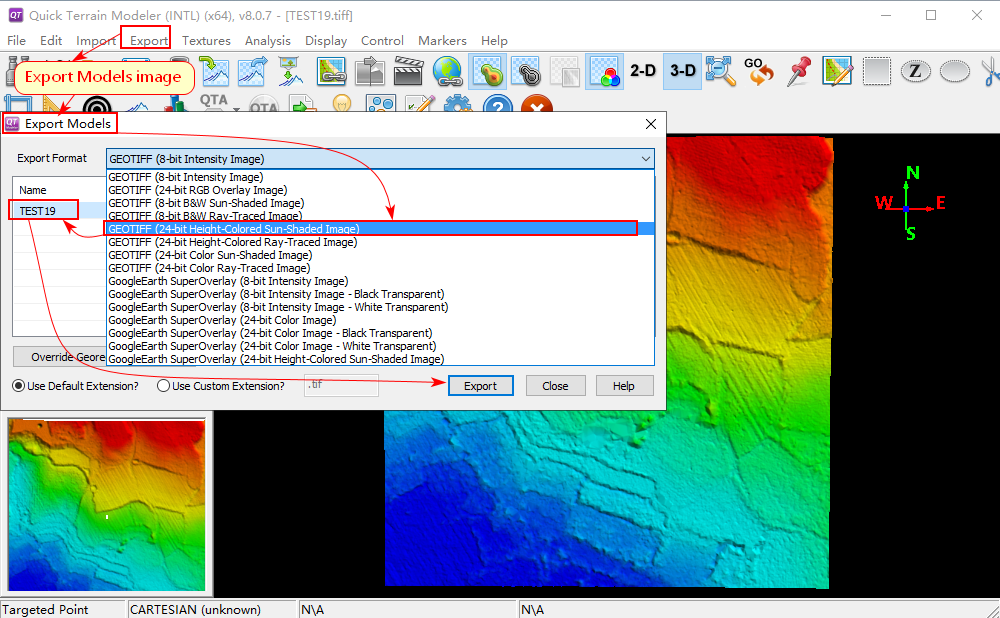

输出带颜色信息(带高程信息着色),带高程信息的彩图(二维)
![输出带颜色信息(带高程信息着色),带高程信息的彩图(二维) 输出带颜色信息(带高程信息着色),带高程信息的彩图(二维)](https://i.loli.net/2019/04/23/5cbdff9bd92d9.png)
生成等高线

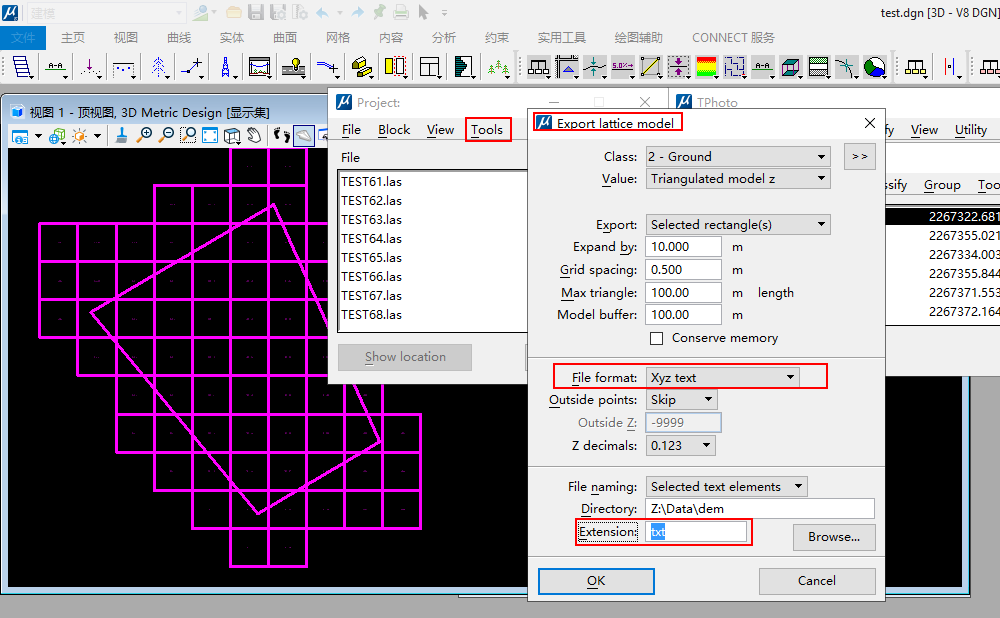

大部分设置和生成DEM/DSM一样,有差异的地方已在下图标出。
注:为了方便起见,示例中我只生成了test19/test20这两个block的点云
![生成等高线 生成等高线](https://i.loli.net/2019/04/23/5cbdffd0a4f3c.png)

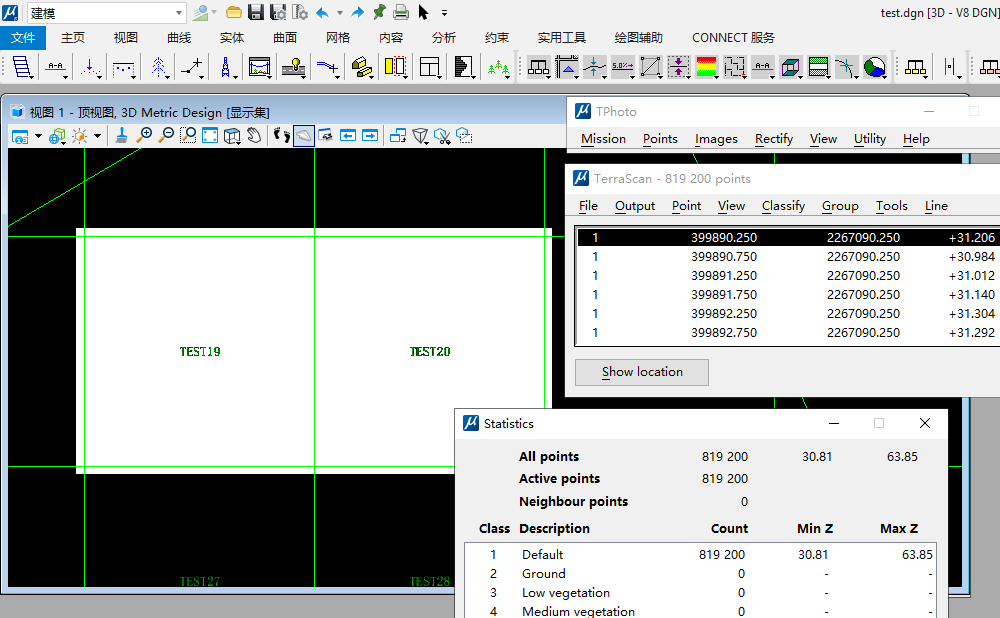

生成txt文件以后,再terrascan加载这些txt点云
注:可以看到,这些点都是在default层上的。
![生成等高线 生成等高线](https://i.loli.net/2019/04/23/5cbe0013885d6.png)

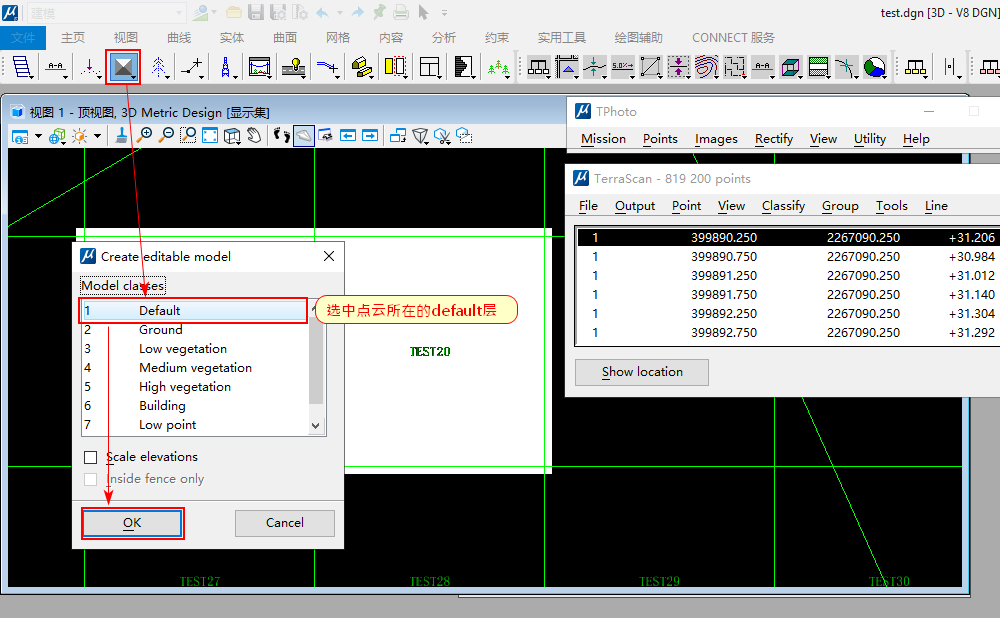

基于这些txt的点建立一个地面的DEM(对terrascan来说这也是一个model)
注:名称我设置为002
![生成等高线 生成等高线](https://i.loli.net/2019/04/23/5cbe004acdb4f.png)

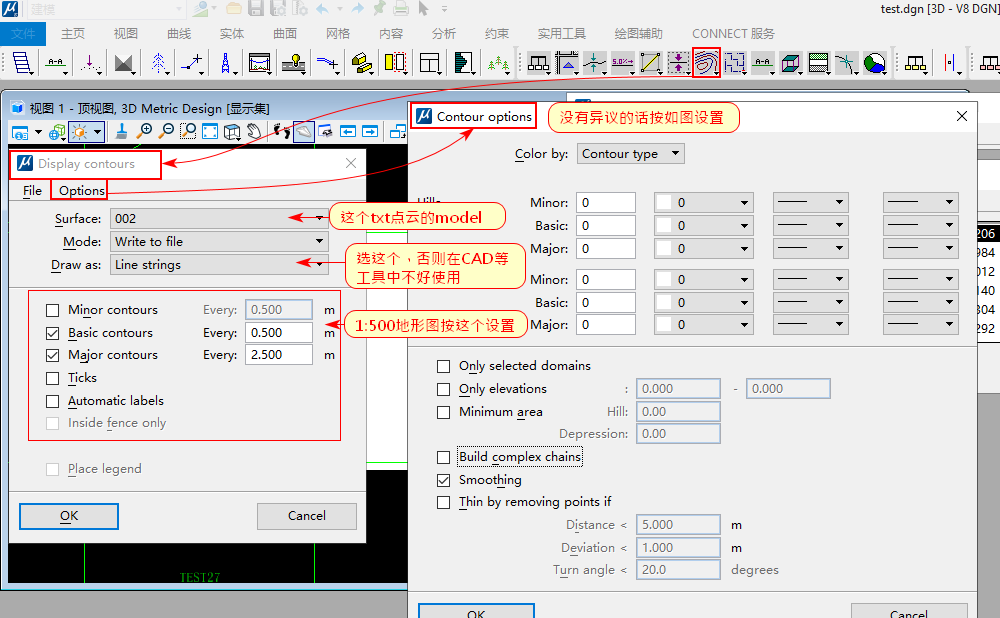

生成等高线相关设置
![生成等高线 生成等高线](https://i.loli.net/2019/04/23/5cbe00787f034.png)

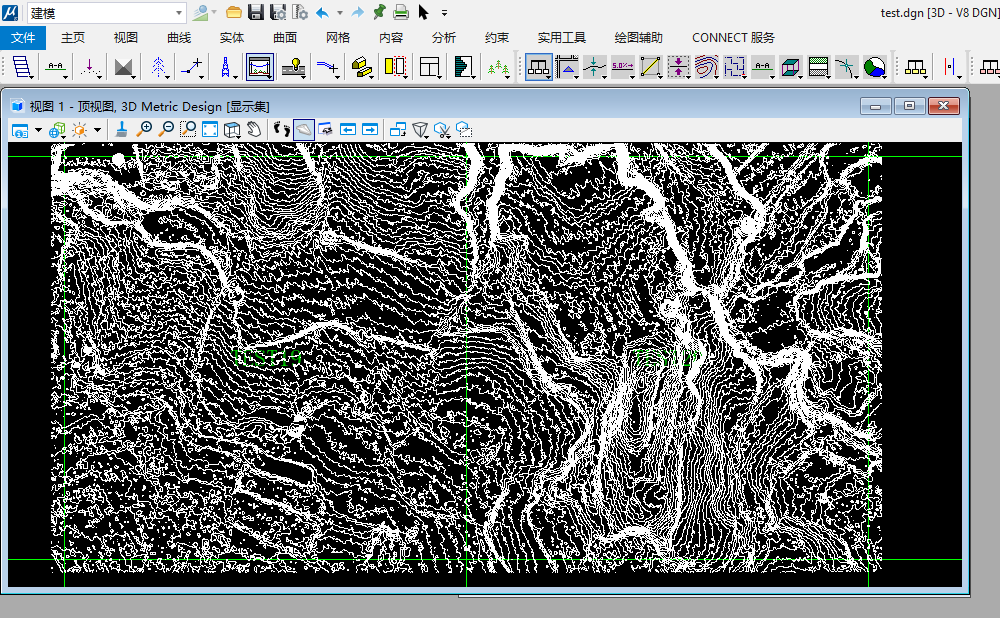

生成等高线结果
![生成等高线结果 生成等高线结果](https://i.loli.net/2019/04/23/5cbe0097d1246.png)
生成的等高线是在microstation的dgn文件里的线串,接下来想怎么弄都可以了。当然你也可以导出到一些通用的格式,很多程序都能用。
