文章索引

1. 在ContextCapture中生成用于修饰的OBJ网格。
2. Geomagic Wrap的基本操作。
3. Geomagic Wrap 修饰obj 压平物体&（修补）水面。
4. Geomagic Wrap 修饰obj 删除漂浮物。
5. Geomagic Wrap 修饰obj 修变形墙面。
6. Geomagic Wrap 修饰obj 其他修饰
7. 把修饰好的网格导入到ContextCapture中进行进行更新模型操作。
8. 得到修饰后的实景模型。

2. Geomagic Wrap的基本操作。

• 导入（或打开）OBJ文件。
• Geomagic Wrap的基本设置与操作界面介绍。
• 常用快捷键。

导入（或打开）OBJ文件。

打开Geomagic Wrap 。

打开修饰模型OBJ主文件

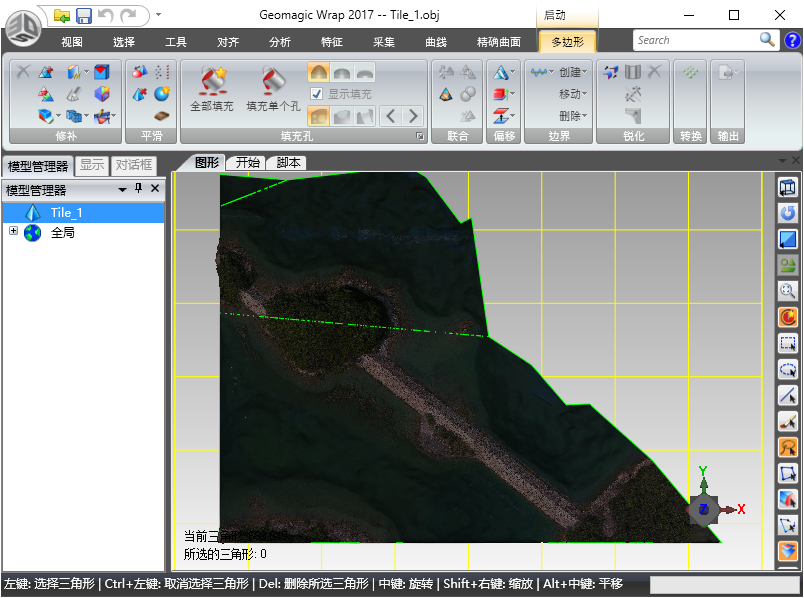

打开后的界面。
注：Geomagic Wrap会自动提示是否启用网格医生，我们可以先选择【否】，先看一直模型导入的效果。

Geomagic Wrap的基本设置与操作界面介绍。

Geomagic Wrap的基本设置与操作界面介绍。

注：此处的基本介绍为最基本的Geomagic Wrap介绍，只为尽可能简单快捷，满足基本修模要求。需要深入了解的同学请阅读官方文档或者观看Geomagic Wrap的教学视频。

鼠标滚轮的缩放设置，默认的设置和日常使用的设计软件是相反的。（默认是滚轮向前缩小向后放大）

C盘空间不足的同学可以把工作目录修改为其他空间充足的磁盘目录，以提高Geomagic Wrap的运行速度。

显示背景格栅

【模型管理器】选项卡，可以一次导入多个obj模型，（有一个原则就是选中哪个模型就所进行的操作就是针对哪个模型）。

【显示】选项卡，设置视图显示的样式。

常用快捷键

注：留意下方信息栏的提示，都有提示的。

按住鼠标中键（滚轮）可进行三维旋转
Ctrl + C 为取消选择，这里不是复制。
Alt + （鼠标中键），为平移视图。
Esc 为终止命令，或者退出本次操作。
Del 为删除所选三角形。

三维旋转视角的切换

原文作者：jyunban 原文链接 https://asgmap.com/129.html
