Terrasolid设计库的定制

　　Terrasolid设计库是一些可以在MicroStation CONNECT版本中完成的定制的示例，可以更轻松，更高效地使用Terrasolid产品，特别是对于新用户。
　　同样的，Terrasolid 能够运行在几乎所有基于MicroStation CONNECT版本的软件中，例如OpenRoads Designer CE版，OpenBuildings Designer CE版等也可通过以下办法进行集成。

要将Terrasolid工具安装到功能区中：

1. 下载最新版本的Terrasolid.DGNLIB
   （已更新11Jan2018，适用于TScan v018.007，TModel v018.002，TPhoto v018.002和TMatch v018.001）
2. 从下载的zip文件中提取Terrasolid.DGNLIB，并将Terrasolid.DGNLIB放在计算机上的适用文件夹中：
3. Update 4 之前的MicroStation CE： “C:\ProgramData \ Bentley \ CONNECT Edition \ Configuration \ Organization \ Dgnlib \ Gui”
4. MicroStation CE Update 4及更高版本： “C:\ ProgramData \ Bentley \ MicroStation CONNECT Edition \ Configuration \ Organization \ Dgnlib \ Gui”
5. MicroStation PowerDraft CE： “C:\ ProgramData \ Bentley \ MicroStation PowerDraft CONNECT Edition \ Configuration \ Organization \ Dgnlib \ Gui”
6. OpenRoads Designer CE v10.01.00.15： “C:\ ProgramData \ Bentley \ OpenRoads Designer CONNECT 10.01.00 \ Configuration \ Organization \ Dgnlib \ Gui”
7. OpenRoads Designer CE v10.05.00.30： “C:\ ProgramData \ Bentley \ OpenRoads Designer CE \ Configuration \ Organization \ Dgnlib \ Gui”
8. 打开MicroStation，您现在应该将每个产品设置的Terrasolid工具栏作为功能区工作流程放在MicroStation窗口左上角的下拉列表中。

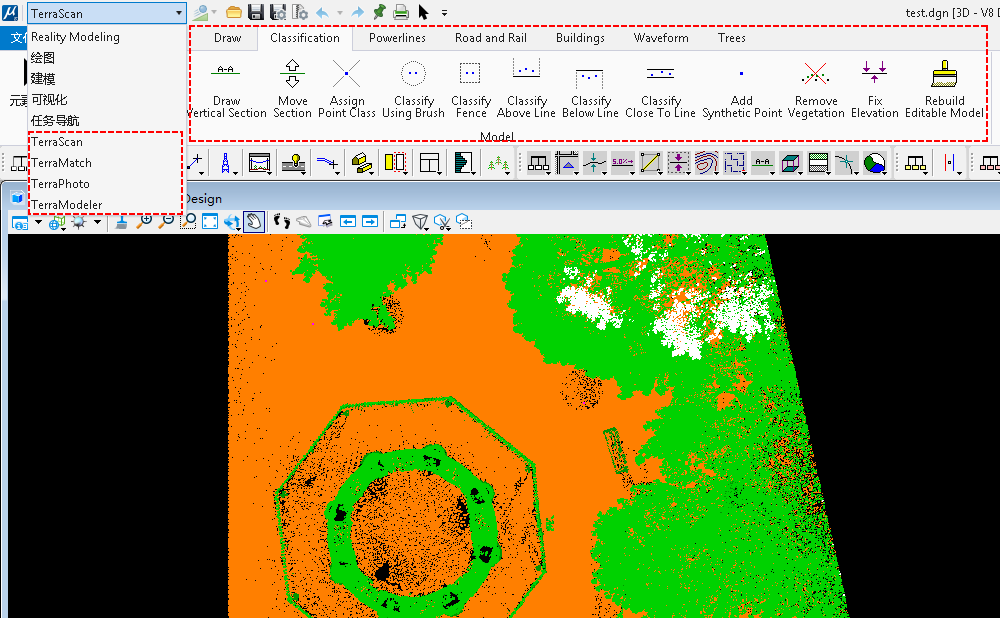

效果如下图

[]

修改配置（可选）

　　此外，Terrasolid.DGNLIB可以放置在C盘上这些默认位置以外的位置，例如网络位置，但你必须修改配置，以便Bentley软件包知道要查找的位置。在Bentley软件包中，例如MicroStation CONNECT，MicroStation-> File-> Settings-> Configuration-> Configuration Variables。在此窗口中，选择“全部”类别并搜索以下内容：“MS_DGNLIBLIST”。按“编辑”按钮，这将打开“编辑配置变量”对话框，其中列出了MicroStation搜索设计文件库文件的所有位置。添加新的所需路径，然后选择确定。

设置完毕，可通过切换工作流实现Terrasolid实现快速访问。
